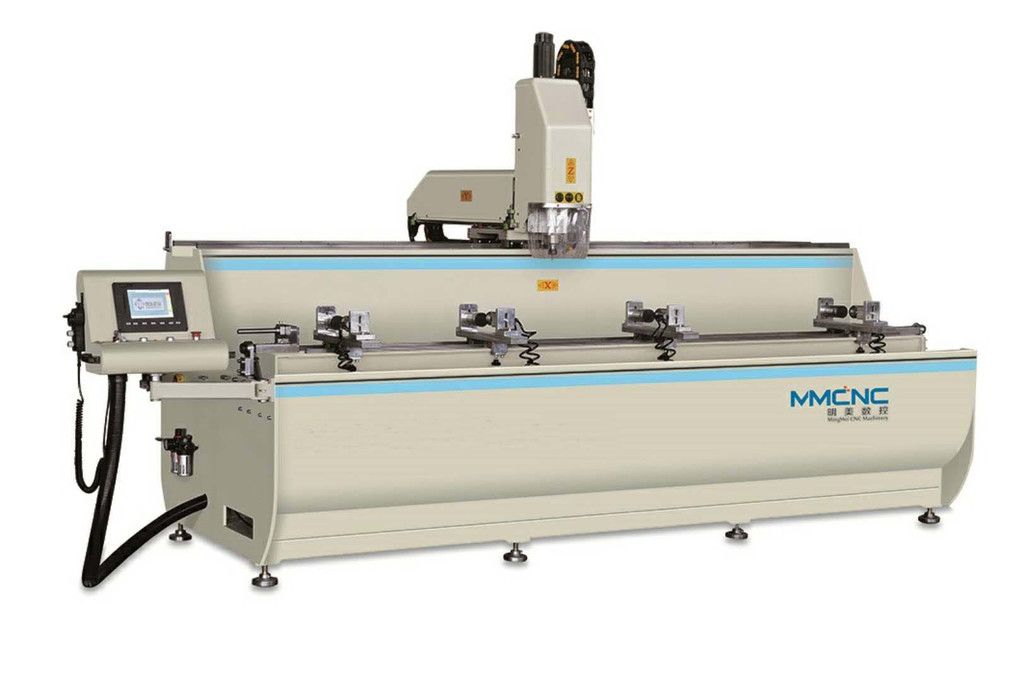

設備特點
-適用于工業(yè)鋁合金型材、門窗、幕墻鋁 合金型材的圓孔、槽孔、鎖孔、異型孔等以及鋁型材的銑削、倒角、平面雕刻等工序的加工。
-主軸采用風冷電主軸,功率3KW,轉速 0~18000轉/min,精度高、安全性好可靠性高。
-采用臺灣新代CNC數控系統。配備專業(yè) CAD-CAM編程軟件。自動轉換加工G代碼,操作簡單,效率高、勞動強度低。
-運動副全部采用進口導軌、滑塊,X軸采 用高精度斜齒輪、斜齒條傳動,Y軸 Z軸采用高精度滾珠絲杠傳動。傳動平穩(wěn),有效提高整機精度
-工作臺翻轉180°。-90°~0°°~+90°,型材次裝夾可以實現三面加工,加工深通孔(異型孔)時,通過工作臺翻轉實現深孔加工,提高效率,質量好。
-采用手動泵供油系統,刀具采用系統控制噴霧冷卻裝置。 主要電器件:斷路器、交流接觸器均采用法國施耐德產品。
-機床主要部件采用鋼結構全部經過時效處理。
[主要參數]
|
輸入電源 |
3kw / 0~18000rpm |
|
工作壓力 |
0.5~0.8MPa |
|
X軸行程 |
3000mm |
|
Y軸行程 |
5000mm |
|
Z軸行程 |
330mm |
|
刀柄類型 |
ER25 x φ8 |
|
加工范圍 |
200x200 |
|
外形尺寸 |
4180x1600x2200 |
|
重量 |
約1400kg |
|
主軸功率/轉速 |
3kw / 0~18000rpm |
|
工作壓力 |
0.5~0.8MPa |
[主要元件配置表]
|
序 號 |
原 氣 件 名 稱 |
品 牌 |
品牌地 |
|
1 |
數控系統 |
新代 |
臺灣 |
|
2 |
直線導軌副 |
ABBA·銀泰 |
臺灣 |
|
3 |
顯示屏 |
新代 |
臺灣 |
|
4 |
按鈕是·低壓電器 |
施耐德 |
法國 |
|
5 |
直線軸承 |
KSL |
韓國 |
|
6 |
軸承 |
SKF |
瑞士 |
|
7 |
滾珠絲杠 |
ABBA |
臺灣 |
|
8 |
氣缸 |
BESTON |
山東 |
|
9 |
電磁閥 |
亞德客 |
臺灣 |
|
10 |
主軸電機 |
JANRON |
中意合資 |
|
11 |
氣管 |
油順 |
臺灣 |
|
12 |
接近開關 |
托尼克斯 |
韓國 |
|
13 |
油水分離器 |
亞德客 |
臺灣 |
|
14 |
齒條 |
斯迪博格 |
德國 |
|
15 |
減速機 |
鋒樺 |
臺灣 |
|
16 |
伺服電機 |
韓宇 |
臺灣（3×1.5KW） |
|
17 |
變頻器 |
金田 |
臺灣 |
